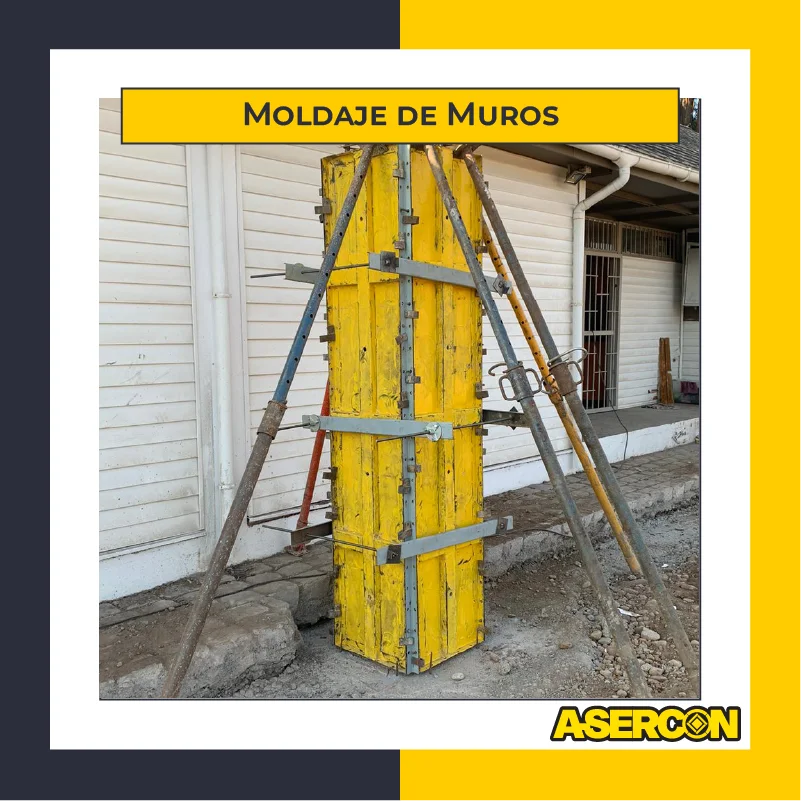

Moldaje de Muros

• Paneles modulares de acero: diseñados para facilitar la construcción de muros, vigas, pilares y cadenas.
• Montaje rápido: fácil de instalar, mejorando la eficiencia conforme se adquiere práctica.

Especificaciones Técnicas

• Dimensiones y pesos: Paneles disponibles en varias medidas (en mm), con pesos que varían desde 4.57 kg hasta 52 kg.Ejemplo:
  • Panel 2400×500 mm: 52 kg
  • Esquinero exterior 1200×40 mm: 4.57 kg

Accesorios

• Vigas y puntales: para asegurar la estructura y facilitar el aplomado.
• Ejemplos:
  • Viga costanera de 3 metros: 12.30 kg
  • Puntal diagonal: hasta 4.10 metros, 10 kg

Guía de Armado

1. Llevar paneles y accesorios al lugar.
2. Montar los paneles de forma sucesiva, asegurándolos con pasadores y separadores de PVC.
3. Colocar vigas y ajustarlas con soportes y fijadores rápidos.
4. Usar telescópicas para alinear el molde y fijar todos los componentes.

Tipos de Unión

• Unión básica: mediante “perros”, adaptable a distintos proyectos.
• Unión paralela: con hilo y tuerca, más conduit para facilitar el desmoldaje.

Soportes

• Soportes horizontales: costaneras con perforaciones para asegurar firmeza.
• Soporte puntal: asegura alineación y resistencia a la presión del concreto.
